本文结合例子介绍两种自定义网络拓扑的方法。使用The ONE仿真器，网络拓扑通常由移动模型或者外部数据集生成。如果自己需要定制简单的网络拓扑，如two-way relay networks，那该怎么做呢。

1. Two-way relay networks

1.1 创建拓扑结构

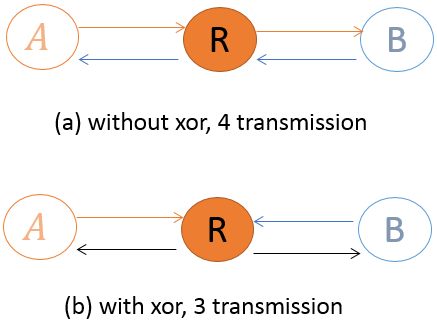

无线双向中继网络（two-way relay networks）是一个很经典的例子，经常用来介绍网络编码在无线网络带来的优势。其拓扑结构如下：

鉴于节点数很少，可以通过将节点放置在指定的坐标来创建网络拓扑。假设传输半径为10m，将节点A、R、B分别放置在(0, 0)、(8, 0)、(16, 0)。值得注意的是，因为每个节点的坐标不一样，所以需要创建3个group。相关的配置如下：

## A -- R -- B
Scenario.nrofHostGroups = 3
Group.nrofHosts = 1
Group.movementModel = StationaryMovement

Group1.groupID = A
Group1.nodeLocation = 0,0

Group2.groupID = B
Group2.nodeLocation = 16,0

Group3.groupID = R
Group3.nodeLocation = 8,0

1.2 产生消息

用MessageEventGenerator自动创建消息，关于MessageEventGenerator参考《消息事件产生器MessageEventGenerator 》。相关的设置如下（以节点A为例）：

Events.nrof = 2

Events1.class = MessageEventGenerator
Events1.interval = 4
Events1.size = 1k,2k
Events1.prefix = M
Events1.hosts = 0,1
Events1.tohosts = 1,2

值得注意的是，hosts和tohosts两个设置选项，包含下限但不包含上限。

2. X topology

2.1 创建拓扑结构

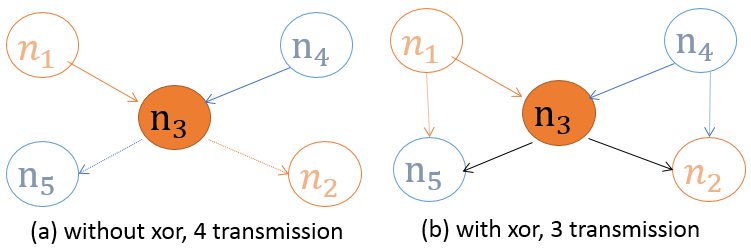

另一个无线网络编码的经典例子如下：

像这样的例子，设计各个点的坐标比较难。幸运的是，可以使用ExternalEventsQueue将节点的连接情况读入。首先将节点的连接信息写入一个文件（如cross.dat），如下：

0.0 CONN 0 2 up
0.0 CONN 0 3 up
0.0 CONN 1 2 up
0.0 CONN 1 4 up
0.0 CONN 2 3 up
0.0 CONN 2 4 up

这里，节点不断开，即整个仿真都保持建立。值得注意的是，节点的标号需要normalized，从0开始。

导入外部数据集，相关设置项如下，详情见《导入不含节点位置的数据集》。

Scenario.simulateConnections = false
Group.movementModel = StationaryMovement
Group.nodeLocation = 0,1

Events3.class = ExternalEventsQueue
Events3.filePath = nc/settings/5_settings_shigs/simple_scenario/cross.dat

2.2 产生消息

跟two-way relay networks一样，产生消息很简单，相关设置选项如下：

Events.nrof = 3

## 0 --> 4
Events1.class = MessageEventGenerator
Events1.interval = 5
Events1.size = 1k,2k
Events1.prefix = M
Events1.hosts = 0,1
Events1.tohosts = 4,5

3. 总结

简单的拓扑结构可以将节点放在相应的坐标，复杂的拓扑结构将节点的连接情况作为外部文件导入仿真器。

最后，分享一点个人经历。刚开始接触The ONE，不知道如何创建这些简单的拓扑结构。最近的仿真，不管我怎么调参数，结果总是很奇怪，难以解释。所以才想着，创建最简单的仿真场景，调整参数，观察结果，进一步了解仿真机理。才发现，用The ONE仿真器，不能想当然（比如上述的无线双向中继网络用xor编码需要3 emissions，然而在The ONE，却需要4 emissions），多么痛的领悟。

如果您刚刚接触The ONE仿真器，强烈建议您以two-way relay networks为例，修改设置项，仔细观察并分析仿真结果。
